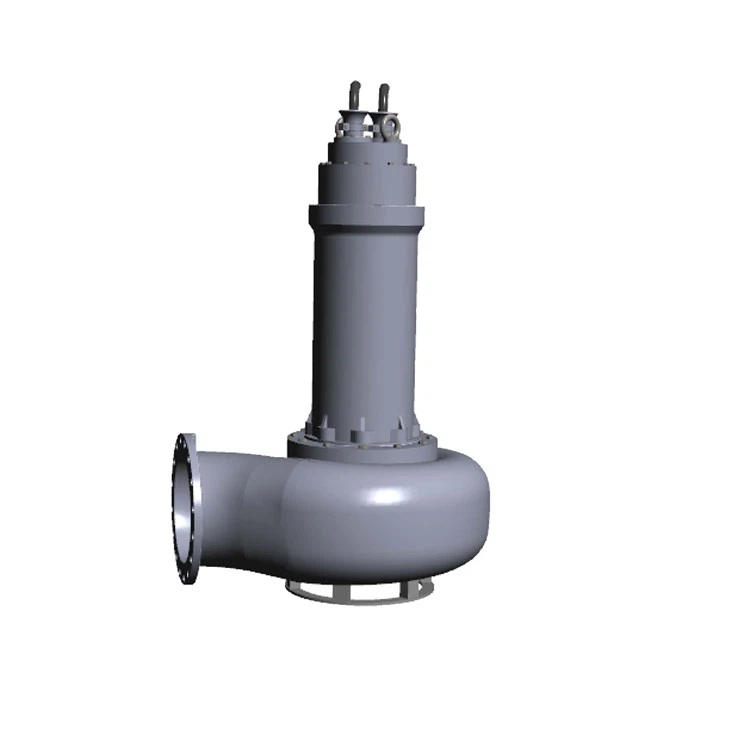

Máy bơm chìm nước thải

• Trạm nâng nước thải
• Nhà máy xử lý nước thải đô thị
• Hệ thống thoát nước xây dựng
• Hệ thống xử lý nước thải nuôi trồng thủy sản
• Hệ thống xử lý nước thải trong nước
• Hệ thống xử lý nước công nghiệp
• Hệ thống lọc nước



Ví dụ:

SS150.280AD-M4/15W-DG-C-10M

Tên loạt SS

150 Đường kính danh nghĩa (mm) (ví dụ: DN150)

280 Mã bánh công tác

Một mã bổ sung của mã bánh công tác, phân biệt bởi a, b, c

D Loại bánh công tác: B=cánh quạt blade; D=Bánh công tác kênh đôi; M=Bánh tác nhân đa kênh

M thành phần động cơ

4 giai đoạn động cơ

15 công suất động cơ (kW)

W Loại động cơ: W=WET; WC=Áo khoác làm mát

G Vật liệu cánh quạt: D=QT500; G=HT200; S =06 cr19ni10; O=Khác

Vật liệu vỏ máy bơm g: d=qt500; G=HT200; S =06 cr19ni10; O=Tài liệu đặc biệt khác

C Loại cài đặt: C=Loại khớp nối E=Loại khuỷu tay

Chiều dài cáp 10m





Cáp:Quá trình sản xuất cáp đặc biệt của bơm nước thải có thể ngăn chặn hoàn toàn nước xâm nhập vào động cơ thông qua các khoảng trống nhỏ giữa mỗi đường pha khi bề mặt cáp bị hỏng hoặc đầu trước của cáp xâm nhập vào nước, gây ra thiệt hại cho động cơ.



Động cơ:

Bơm chìm Sử dụng máy bơm nước thải được thiết kế và sản xuất chuyên nghiệp, mức độ bảo vệ của nó là IP68, cuộn dây stator là cách nhiệt F-Class và nhiệt độ hoạt động tối đa của vật liệu cách nhiệt là 155 độ. Các cuộn dây được nhúng với một yếu tố bảo vệ quá nóng và động cơ được bảo vệ bởi tủ điều khiển. Cách điện F-Class là tiêu chuẩn và động cơ cách nhiệt H-Class có thể được tùy chỉnh theo yêu cầu của khách hàng.



Phương pháp làm mát động cơ:

1. Động cơ ướt tiêu chuẩn (Cấu hình tiêu chuẩn): Động cơ được làm mát bằng chất lỏng xung quanh. Nhiệt của động cơ được truyền trực tiếp vào chất lỏng thông qua vỏ động cơ. Động cơ phải được vận hành chìm. Nó bị cấm vận hành động cơ trong tình trạng khô!

2. Động cơ áo khoác làm mát (Cấu hình tùy chọn): Môi trường bơm lưu thông trên bề mặt của động cơ để lấy đi nhiệt của động cơ, để bơm có thể chạy trơn tru ở mức chất lỏng thấp hơn.



Con dấu cơ học:

Hai bộ con dấu cơ học được kết nối loạt độc lập cung cấp bảo vệ niêm phong cho động cơ.



Các thành phần thủy lực:

Mỗi mô hình thủy lực được phân tích CFD để tạo thành các thành phần thủy lực đáng tin cậy và hiệu quả để đảm bảo hiệu quả và khả năng vận chuyển nước thải.

Cập nhật:

Bơm nước của máy bơm chìm nước thải áp dụng bánh công tác không phân chia kênh, kênh dòng đối xứng, cân bằng tốt, hoạt động trơn tru, tiếng ồn thấp, làm tăng tuổi thọ dịch vụ. Hiệu quả cao hơn tiêu chuẩn quốc gia, và có thể tiết kiệm năng lượng và giảm mức tiêu thụ.



Bánh công tác Kênh Double (D)

Bánh cánh đa kênh (M)

Bóng cánh quạt (B)



Người bảo vệ rò rỉ

Một bộ bảo vệ rò rỉ được lắp đặt trong buồng dầu để phát hiện rò rỉ do niêm phong kém hoặc hư hỏng con dấu cơ học (tùy chọn cho<15kW, standard configuration for ≥15kW). For high-power water pumps, a leakage protector is installed in the junction box and motor cavity to send an alarm signal for leakage in the junction box and motor cavity, allowing the control system to protect the pump (non-standard configuration, optional for ≥18.5kW).



Người bảo vệ quá nóng

Cài đặt bộ bảo vệ quá nóng vào động cơ để tự động phát hiện quá tải, tăng nhiệt độ và các điều kiện khác để ngăn vận động bị đốt cháy do quá nóng (tùy chọn cho<15kW, standard configuration for ≥15kW).

Lắp đặt bộ bảo vệ quá nhiệt trong ổ trục. Khi nhiệt độ ổ trục tăng lên nhiệt độ đã đặt, bộ bảo vệ sẽ tự động cắt nguồn điện để bảo vệ ổ trục (cấu hình không chuẩn, tùy chọn).



KHÔNG.	Tên	Vật liệu GB	KHÔNG.	Tên	Vật liệu GB
1	Vòng nâng	0cr18ni9	15	Vỏ dầu	HT200
2	Người bảo vệ quá nóng	-	16	Máy giặt khóa	0cr18ni9
3	Nắp động cơ	HT200	17	Hạt cánh quạt	0cr18ni9
4-1	Mang	-	18	Vòng niêm phong	ZCUSN10pb5
4-2	Mang	-	19	Căn cứ	Q235A
5	Áo khoác làm mát mặt bích	Q235A	18	Vòng niêm phong	ZCUSN10pb5
6	Trục	2CR13	19	Căn cứ	Q235A
7	Rôto	-	20	Cánh quạt	HT200
8	Stato	-	21	Vỏ bơm	HT200
9	Áo khoác làm mát	HT200	22	CƠ SỞ CƠ SỞ	HT200
10	Bìa ổ trục	HT200	23	Hướng dẫn bài viết	Q235A/0CR18NI9
11	Cơ thể động cơ	HT200	24	Mặt bích giao phối	HT200
12	Vòng bi	HT200	25	Hướng dẫn tấm	HT200
13	Người bảo vệ rò rỉ	-	26	Khớp nối	HT200
14-1	Con dấu cơ học	Sic/sic	27	Chỗ thoát	Q235A
14-2	Con dấu cơ học	Sic/sic





Đã sửa lỗi cài đặt khớp nối tự động

Cài đặt di động/khuỷu tay
